UniFi – USW: Bağlantı Birleştirme Gruplarını (LAG) Yapılandırma

Genel Bakış

---

Bu makaleyi okuduktan sonra okuyucular UniFi Switch cihazlarında bağlantı toplamanın nasıl yapılandırılacağını bilmeyi beklemelidir. Bu makale ayrıca, bir bağlantı toplama grubunu yapılandırırken düşünülmesi gereken hususları da içermektedir.



UniFi anahtarlarını bir bağlantı toplama grubuyla (LAG) yapılandırmak, bir UniFi Yöneticisinin bir ağ yolundaki maksimum verimi genişletebilmesini sağlar.

Bağlantı Birleştirme Kontrol Protokolü (LACP)

LACP, LAG yapılandırmasının her uç noktada uyumlu ve uygulanabilir olmasını sağlayan dinamik olarak anlaşmalı bir protokoldür. LACP ayrıca, paketlenmiş bağlantılardan birinin arızalanması durumunda yük dengelemesinin yerine çalışma yeteneğini de sağlar.

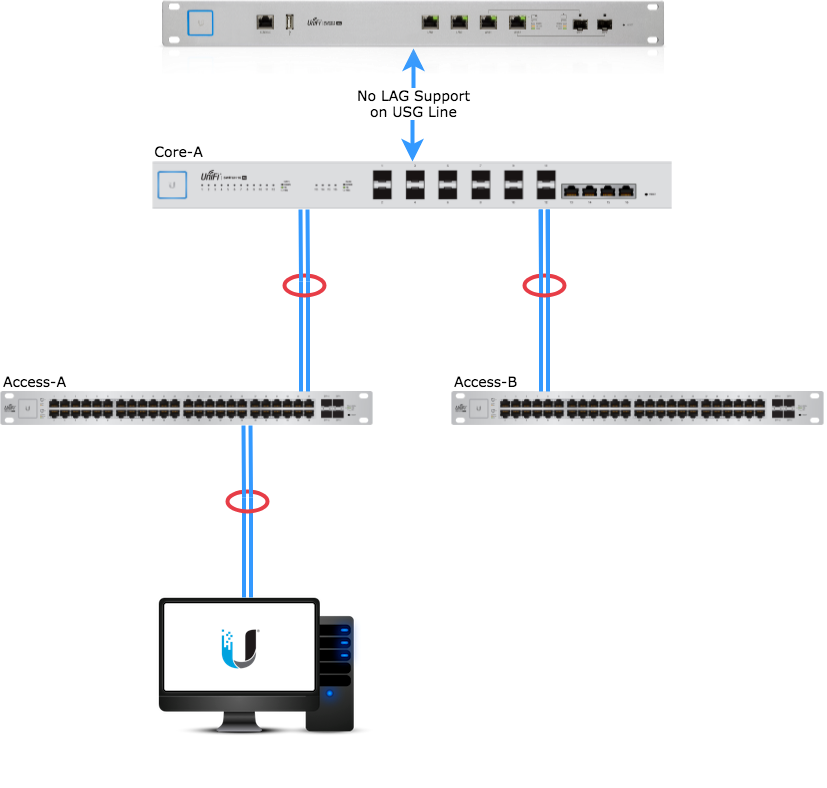

Ağ diyagramı





Adımlar: Bağlantı Toplama Gruplarını Yapılandırma



1. Bağlantı toplama grubuna katılacak anahtarlara gidin.

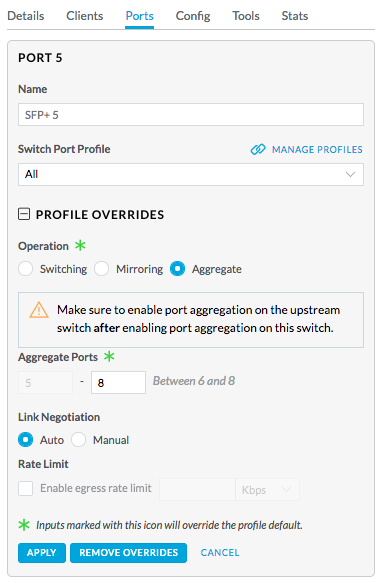

2. Profil Geçersiz Kılmalarını Seçin  .
3. Toplam Bağlantı Noktaları bölümünün altında, LAG’ye hangi bağlantı noktalarının ekleneceğini seçin.



• Bağlantı toplama grubunu etkinleştirirken işlemlerin sırası ile ilgili uyarıları dikkate alın.
• Bağlantı cihazlarındaki her iki LAG de aynı port profiline sahip olmalıdır. Bağlantı noktası numaralarının eşleşmesi gerekmez.

Kilit hususlar

Sınırlamalar

• LAG’de dört adede kadar bağlantı noktası yapılandırılabilir. Bu portlar numara olarak sıralanmalıdır.
• Altı taneye kadar bireysel LAG yapılandırılabilir.
• Statik LAG yapılandırmaları desteklenmiyor. Yalnızca LACP (802.3ad).
• Çoklu Şase Bağlantı Toplama Grubu (MLAG) yok.

Yayılan Ağaç Protokolü (STP)

Bir LAG tanımlarken, STP port maliyetinin LAG’ye katılan birçok aktif bağlantının bölündüğünü anlamak önemlidir.

Örnek:



Port Sayısı	LAG STP Liman Maliyeti
4x 1 Gbps bağlantı noktaları (20.000 orijinal bağlantı noktası maliyeti)	5000
2x 10 Gbps bağlantı noktası (2.000 orijinal bağlantı noktası maliyeti)	1.000



Bir LAG, liman maliyetine göre kök köprüye göre en iyi yolu değiştirebilir. Yönetici tarafından tanımlanmış bir kök köprünün seçildiğinden emin olun.

Operasyonların sırası

UniFi anahtarları arasında bağlantı toplanmasını sağlarken, provizyonun gerçekleşmesi için denetleyiciye erişimi korumak önemlidir. Cihazlarda LAG etkinleştirilirken, konfigürasyon değişikliklerinin önce aşağı akış anahtarında ve daha sonra yukarı akış anahtarında yapıldığından emin olun.



NOT: “Yukarı akış” ve “aşağı akış” terimleri, kontrolör ana bilgisayarının yoluna göre ilişkisel olarak kullanılır.



LACP Algoritması

• Kaynak / Hedef MAC, VLAN, EtherType ve paketle ilişkili gelen bağlantı noktasına göre karma sıralama

çıktı

Bir ana bilgisayarla başka bir tek ana bilgisayarla yapılan performans testi iyileştirmeler göstermeyecektir. LACP’nin için kullanılan bir müzakere algoritması etmez tek bir ana-ana bilgisayara bağlantı veri akımlarını ayrıldı. Verimlilikteki gelişmeleri görmek için birden fazla ana bilgisayarın aynı anda trafiği geçmesi gerekir.



Doğrulama



CLI: Komut satırı arayüzüne (CLI) erişin. Bunu GUI’deki hata ayıklama terminalini kullanarak veya PuTTY gibi bir program kullanarak yapabilirsiniz.

• LAG’daki sayaçları görüntüleme:

show interface lag #

• LACP ortaklarını tüm bağlantı noktalarında görüntüleyin:

show lacp partner all
