Yayılan Ağaç Protokolünü Yapılandırma
Genel bakış
Bu makaleyi okuduktan sonra okuyucular, UniFi ağlarında yayılan ağaç protokolünü nasıl yapılandıracaklarını bilmeyi beklemelidir. Bu makale ayrıca bazı yayılan ağaç işlevlerine ilişkin kısa bir fikir vermektedir.
- Tüm UniFi switch modelleri
Anahtar Kelimeler:
- Köprü Protokolü Veri Birimi (BPDU): Yayılan ağaç protokolü hakkında bilgi içeren çerçeveler.
- Çerçeve: Kaynak / hedef MAC adresi, VLAN etiketlemesi, vb. Bilgileri içeren Katman 2 iletişim kapsülleme
İçindekiler
- Giriş
- Ağ diyagramı
- Adımlar: UniFi Controller’da STP / RSTP Nasıl Yapılandırılır?
- Test ve Doğrulama
Giriş
Yayılan ağaç protokolü (STP), döngüsüz bir topoloji elde etmenize yardımcı olan bir ağ protokolüdür. STP’nin ana işlevi, ağ yöneticilerinin köprü yollarını engellerken ağ yollarını manipüle etmelerine izin vermektir.
STP ayrıca bir yukarı akış anahtarının arızalanması ya da bir ağ yolunun artık trafikten geçememesi durumunda pasif, gereksiz bağlantılar kurmasına da izin verir (örneğin, ethernet / fiber arızası).
UniFi switch sanatçısını iki kapsayan ağaç protokolü türünü destekler:
- 802.1D Yayılan Ağaç Protokolü (STP)
- 802.1W Hızlı Yayılan Ağaç Protokolü (RSTP)
NOT: Bu iki protokol aynı son hedef göz önünde bulundurularak çalışır, ancak daha hızlı bir yakınsama süresine (RSTP) sahiptir. Bunun nedeni RSTP ile her bir durumun daha kısa bir zamanlayıcısına sahip olmasıdır. STP’nin yakınsak hale gelmesi bir dakika kadar sürebilirken, RSTP normalde normalde 10 saniyenin altında yakınsayabilir.
Liman Rolleri ve Durumları
| Liman Devletleri | Liman Rolleri | ||
| 802.1D | 802.1w | 802.1D | 802.1w |
| bloke etme | Siliniyor | Kök | Kök |
| Dinleme | belirlenmiş | belirlenmiş | |
| Öğrenme | Öğrenme | tıkalı | Alternatif |
| nakliye | nakliye | yedek | |
STP: 802.1D Devletleri
Devre Dışı (yukarıdaki tabloda listelenmemiş): Bu, portun idari olarak kapatıldığını ve STP topolojisinde olmadığını gösterir.
Engelleme: Bu durum, portun STP müdahalesiz bir anahtar döngüsüne neden olacağını gösterir. Hiçbir kullanıcı verisi bu bağlantı noktalarından akmamalıdır. Mevcut limana göre daha üstün olan bir BPDU alma durumunda bu liman engellenebilir.
Dinleme: Bu durum portun BPDU’ları dinleyip işleyeceğini gösterir. Bu durumda, çerçevelerin ve MAC adres tablosunun popülasyonunun iletilmesi gerçekleşmez.
Öğrenim: Bu durum, portun MAC adres tablosunu kaynak MAC adresleriyle doldurmaya başlayacağını ancak henüz çerçevelerini ilerletmeyeceğini belirtir.
Yönlendirme: Bu durum topolojinin birleştiğini ve normal işletimde kare gönderip aldığını gösterir.
RSTP: 802.1W Birleşik Devletleri
Atma: Bu durum, 802.1D’deki engelleme ve dinleme durumunu birleştirir. Trafiği iletmez, ancak limandaki BPDU’ları dinler.
Öğrenim: Bu durum, portun MAC adres tablosunu kaynak MAC adresleriyle doldurmaya başlayacağını ancak henüz çerçevelerini ilerletmeyeceğini belirtir. MAC adres tablosunun bu yapısı, bilinmeyen tek noktaya yayın çerçevelerinin iletimini sınırlar.
Yönlendirme: Bu durum topolojinin birleştiğini ve normal işletimde kare gönderip aldığını gösterir.
STP: 802.1D Roller
Engellenen: Belirtilen veya kök bağlantı noktası değilse bağlantı noktasının engellenen bir rolü vardır.
Belirlendi: BPDU’ları kök köprü olmayan aşağı bağlı anahtarlara iletebilirse, bağlantı noktası atanacaktır.
Kök: En iyi (üstün) BPDU’nun alındığı liman. Bu liman STP maliyeti açısından kök köprüye en yakın olanıdır.
RSTP: 802.1 W Roller
Yedekleme: Yedekleme rolüne sahip bir bağlantı noktası, bulunduğu bölümden BPDU’lar alır. Genellikle bu rol, belirtilen bağlantı noktası için bir yedek olarak ortaya çıkar.
Alternatif: Alternatif rolü olan bir bağlantı noktası başka bir anahtardan BPDU’lar alır, ancak kök için en iyi yol olmayabilir.
Belirlendi: BPDU’ları kök köprü olmayan aşağı bağlı anahtarlara iletebilirse, bağlantı noktası atanacaktır.
Kök: En iyi (üstün) BPDU’nun alındığı liman. Bu liman STP maliyeti açısından kök köprüye en yakın olanıdır.
Yayılan Ağaç Topolojisi Köprüsü Önceliği
STP ve RSTP köprü önceliği, köprü kimliğine dahil edilen bir değerdir. Köprü Kimliği, köprü önceliği ve MAC adresinin bir kombinasyonudur. Öncelik yalnızca 4096 artışlarla belirlenebilir.
Köprü kimlikleri örnekleri
| Köprü önceliği | Mac adresi | Köprü kimliği |
| 32768 | 00: 20: 40: 50: AD: A1 | 32768.0020.4050.ADA1 |
| 24576 | 00: 00: 05: D8: DB: BB | 24576.0000.05D8.DBBB |
| 4096 | 02: 00: 00: 00: 22: 22 | 4096.0200.0000.2222 |
Kök Köprü Seçimi
Kök köprü tespiti, en düşük önceliğe sahip anahtar tarafından yapılır. Hepsinin önceliği 32768 olan anahtarlarla dolu bir topoloji varsa, o zaman en düşük değer (onaltılık olarak) MAC adresi kök köprü olacaktır.
Varsayılan Öncelikli Ortak Konular
- Hangi anahtarın kök olduğu üzerinde kontrol yok.
- Takılı daha az MAC adresli herhangi bir alt köprü / cihaz topoloji değişikliğine neden olabilir.
- Ağ yolları alt optimal olabilir.
Varsayılan Liman Maliyetleri
STP maliyet değeri, kök köprüye ulaşmak için bir anahtarın kök portundan elde edilen toplam maliyetle tanımlanır. Bir anahtar limanında bir BPDU aldığında, yol maliyetini arttırır.
STP maliyet değeri, kök köprüye ulaşmak için bir anahtarın kök portundan elde edilen toplam maliyetle tanımlanır. Bir anahtar limanında bir BPDU aldığında, yol maliyetini arttırır.
| 802.1D (STP) | 802.1 W (RSTP) | ||
| Liman hızı | Varsayılan Maliyet | Liman hızı | Varsayılan Maliyet |
| 10 Mb / sn | 100 | 10 Mb / sn | 2.000.000 |
| 100 Mb / sn | 19 | 100 Mb / sn | 200,000 |
| 1 Gb / sn | 4 | 1 Gb / sn | 20,000 |
| 10 Gb / sn | 2 | 10 Gb / sn | 2.000 |
Ağ diyagramı
802.1W Örnek

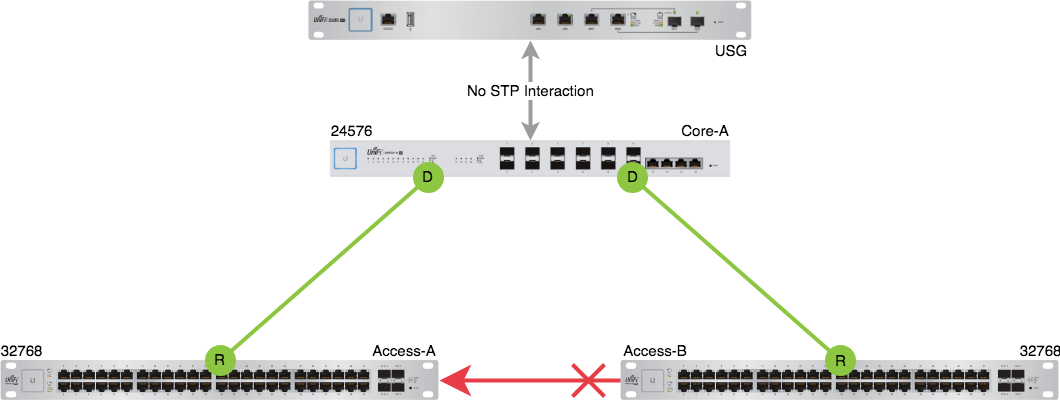

Yukarıdaki şemada, erişim anahtarları arasında yedekli 1 Gbps bağlantıya sahip temel üç anahtar topolojisi gösterilmektedir. RSTP ile normal işletimde, Access-A ve Access-B arasındaki bağlantı atma durumunda olacaktır. Hangi anahtarın daha düşük bir MAC adresine sahip olduğuna bağlı olarak, Erişim A veya Bağlantı B’deki bağlantı noktasının atma durumuna / alternatif rolüne girip girmediğini belirler.
Bir kablo Core-A ve Access-A arasında kullanılmaz hale gelirse, Access A, kök portunu Access-A ve Access-B arasındaki porttan geçirir. Bu, fazladan bağlantının, Çekirdek A ve Erişim A arasındaki bağlantı geri yüklenene kadar trafiği geçmesine izin verecektir.
Topoloji değişikliği aşağıdaki şemaya benzer şekilde sonuçlanacaktır:
Adımlar: UniFi Controller’da STP / RSTP Nasıl Yapılandırılır?
- Önceliği değiştirmek istediğiniz anahtara gidin. Cihaza tıkladığınızda bir özellikler yan panel açılacaktır.
- Config> Services> Yayılan Ağaca gidin
Bu bölüm, bir UniFi yöneticisinin köprü önceliği ile birlikte RSTP ve STP modlarını seçmesine izin verir.
- Mümkün olan en düşük önceliği seçmek her zaman en iyi çözüm değildir. Bir noktada, istenen kök köprü olan başka bir anahtarın getirilebileceğini unutmayın. Öncelik zaten başka bir anahtarda en düşük seviyedeyse, entegrasyonun daha fazla planlanması gerekebilir.
- Hangi anahtarların belirli değerlere ayarlanması gerektiğini belirlerken topolojiyi değerlendirin. Ağ geçidinden aşağı bağlanmış olan anahtarın en düşük STP öncelik değeri olarak ayarlanması genellikle önerilir. STP kök köprüsünden aşağı bağlantı verilen anahtarlar, bu anahtarlar ikincil bir kök köprü isteniyorsa, varsayılan STP önceliğinden daha düşük olabilir. Bunlar, ilk anahtarın arızalanması durumunda yedek kök köprü olarak istenirse, onları bir aralık daha yükseğe ayarlayın.
PVST, PVST + ve Hızlı Varyantlarla Birlikte Çalışabilirlik (Cisco)
Cisco’nun VLAN başına yayılan ağaç uygulamaları ile bütünleşirken, RSTP ve STP, Cisco anahtarlarındaki VP1 STP / RSTP örneğine atanmıştır.
Test ve Doğrulama
UniFi Controller’da root bridge kimliğini doğrulayabilmek henüz mevcut değil. Bunu yapmak için, CLI anahtarındaki bazı komutlara ihtiyaç vardır.
- Anahtarlama CLI’sine girmek için:
telnet localhost
enable
- STP durumunu ve rolünü doğrulamak için (özet):
show spanning-tree mst port summary 0 all
- STP durumunu ve port başına düşen rolü doğrulamak için (ayrıntılı):
show spanning-tree mst port detailed 0 0/16
- Köprü başına STP’yi doğrulamak için (ayrıntılı):
show spanning-tree mst detailed 0
