Ubiquiti (UBNT) NanoBeam AC 5GHz 19dBi Kurulum

UBNT NETWORKS

KURULUM

Ubnt NanoBeam AC Kurulum için  bir direğe veya duvara monte edilebilir kurulum adımlarını takip edin.

DİREK MONTAJI

1.

Rotil Bağlantısını Kilit Halkasının diş kısmına kadar ittirin.

2.

Metal kelepçeyi açın ve Rotil’in deliklerinden geçirin.

3.

Ubiquiti NanoBeam AC Kurulum, Metal kelepçeyi direğin etrafına sarın vidayı saat yönünde çevirerek sıkın.

4.

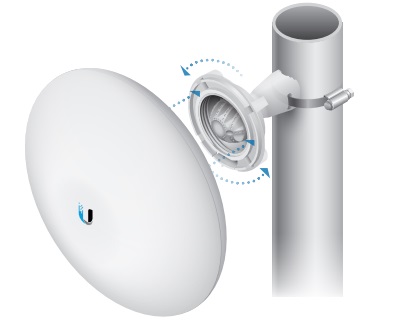

Ubnt NanoBeam’i Rotil üzerine takın ve döndürün sabitlemek için kilit halkasını yeterince gevşek tutun
amaç NanoBeam’in dönmesini sağlamak.

DUVAR MONTAJI

NanoBeam AC Kurulum Talimatları

1. Montaj noktasının istenen yerini işaretleyin.

2. Gerekirse, tutturucu için bir pilot delik açın.

3. Rotil bağlantısını metal kelepçenin bilyalı eklemine bakan dişlerine doğru takın.

4. Rotil bağlantısını duvara monte etmek için tutturucu topun merkezinden
eklem ve duvar içine Bağlayıcıyı sağlam bir şekilde sıkın.

5. Rotil Bağlantısını duvara monte etmek için duvara yerleştirin montaj vidasını bilyalı mafsalın ortasından geçirin,
duvar montaj plakasından ve duvarın içine vidayı sağlam bir şekilde sıkın.

6. NanoBeam’i Rotil üzerine takın ve döndürün sabitlemek için kilit halkasını yeterince gevşek tutun
amaç airMAX NanoBeam’in dönmesini sağlamaktır.

POE BAĞLANTISI

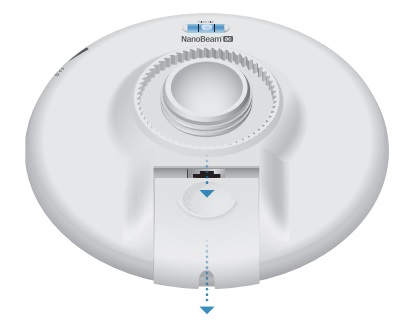

1. Merkezin merkezini aşağı doğru bastırarak port kapağını çıkarın.
kaydırarak çıkarın.

2. Ethernet bağlantı noktasına bir Ethernet kablosu bağlayın.

3. Bağlantı noktası kapağını yerine takın.
