UniFi – USW: US-8 Switch ve Bağlı Cihazlara Güç Verilmesi
Genel bakış
Bu makale, bir UniFi Switch 8 portlu (US-8 Switch ) ve bağlı 48V ve 24V cihazlara güç sağlamak için farklı seçenekler sunar.
İçindekiler
Giriş
Ubnt UniFi US-8 Switch , esnek giriş seçenekleri ve tek bir PoE çıkışı sağlar. Anahtar, 1 numaralı bağlantı noktasında bir güç kablosu ya da PoE ile çalıştırılabilir ve 8 numaralı bağlantı noktasında giriş gücüne bağlı olan tek bir PoE çıkışı sağlar. PoE Out varsayılan olarak devre dışıdır, ancak UniFi Denetleyicide etkinleştirilebilir.
US-8 Hızlı Başlangıç Kılavuzunda bulunan aşağıdaki tablo, desteklenen güç girişleri için PoE Çıkışı üzerindeki geçiş voltajını gösterir:
PoE girişi (Port1) | Geçiş PoE Çıkışı (Port 8) |
802.3at | 802.3af |
48V Pasif | 48V Pasif |
DC Giriş (Güç Adaptörü) | Geçiş PoE Çıkışı (Port 8) |
48VDC Girişi (Dahil) | 48V Pasif (2 Çift) |
802.3af ve 802.3at (genelde PoE + olarak adlandırılır) arasındaki farkı not alın. 802.3af, 12.95W’a kadar sürekli güç sağlarken, 802.3at, 25.5W’a kadar güç sağlar.
48V Cihazlara Güç Verme
PoE +, 48V pasif PoE veya dahil olan 48V Güç Adaptörü ile çalıştırıldığında, US-8, UAP-AC-PRO da dahil olmak üzere birçok UniFi Cihazına güç veren 48V’lık bir çıkış verecektir . US-8’in, UAP-AC-EDU gibi, 12W’dan büyük gerektiren cihazları çalıştırmak için kullanılamayacağını unutmayın . 802.3af ile güç verildiğinde, anahtar çalışacaktır ancak PoE çıkışı sağlamaz.

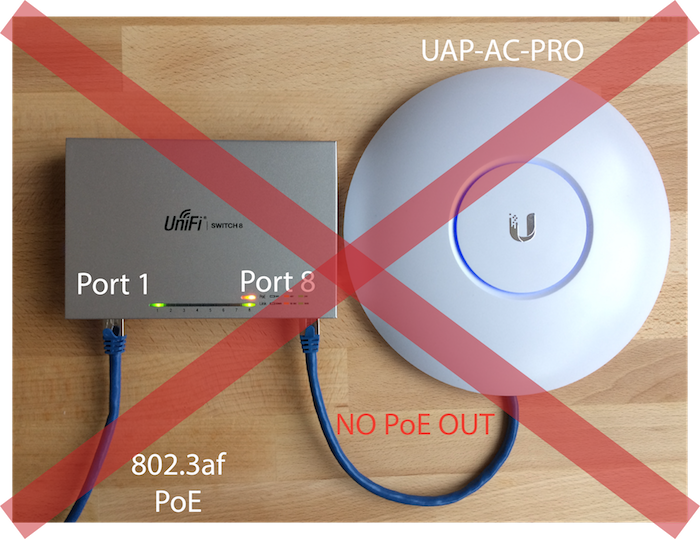

48V Cihazlar 802.3af PoE Geçidi ile Güçlendirilemiyor:

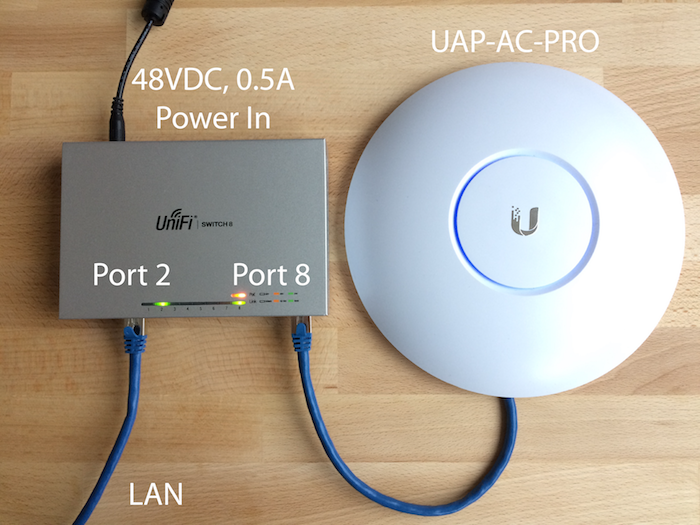

48V Aygıt Dahil 48VDC Güç Adaptörü
24V Cihazlara Güç Verme

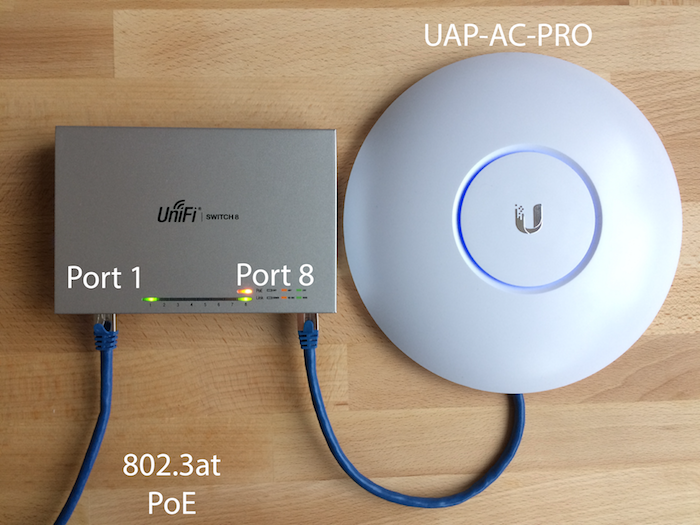

48V Cihaz (UAP-AC-PRO) 802.3at PoE Geçidi ile güçlendirilmiştir:
24V Güç girişi olan değil , ABD-8 destekledi. Ancak, UAP-AC-LITE ve UAP-AC-LR dahil olmak üzere birçok UniFi cihazı 24V Passive PoE’de çalışır.

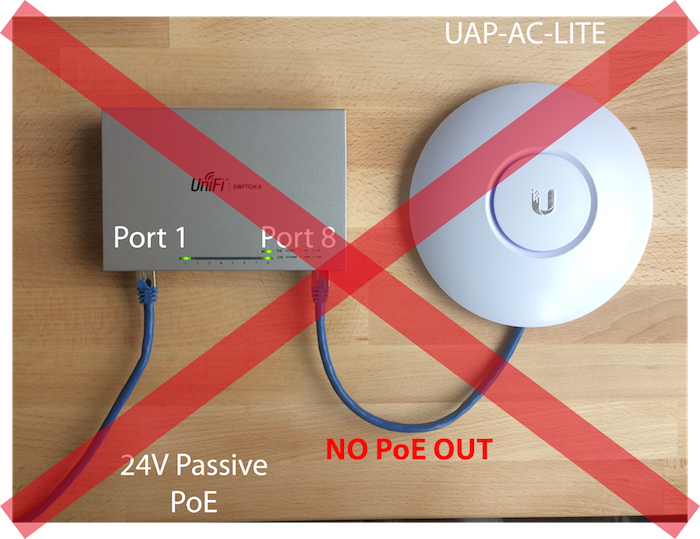

US-8, 24V PoE ile desteklenemez ve herhangi bir cihaza 24V güç sağlayamaz:
PoE Out’ta 24V’luk bir pasif cihaza güç vermek için, 48V’luk bir güç girişi kullanmanızı, ardından 80V.3 gigabit adaptörünü (INS-3AF-IG veya INS-3AF-OG) PoE Out’a 48V PoE Out’u 24V’ye dönüştürmesini öneririz. İç ve dış mekan 802.3 gigabit adaptörleri UBNT Mağazası: Aksesuarlar bölümünde mevcuttur . 48V cihazlarda olduğu gibi, 802.3af PoE anahtara güç sağlayacaktır, ancak bağlı cihazları açmaz.

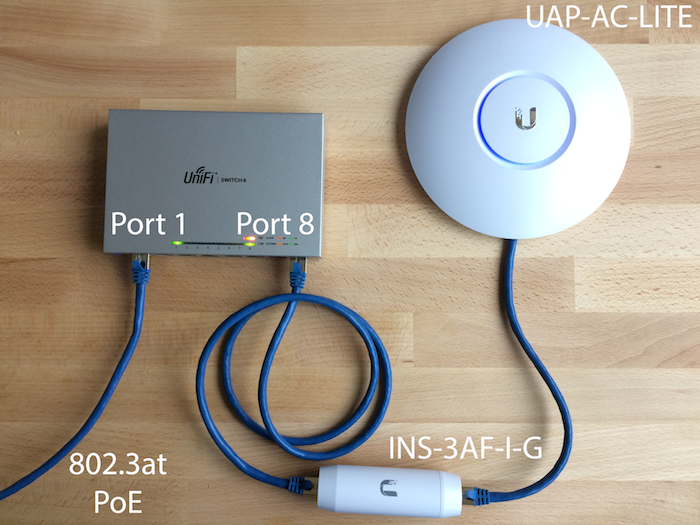

INS-3AF-IG ile 802.3at PoE Geçidi ile Güçlendirilen 24V Pasif Cihaz :

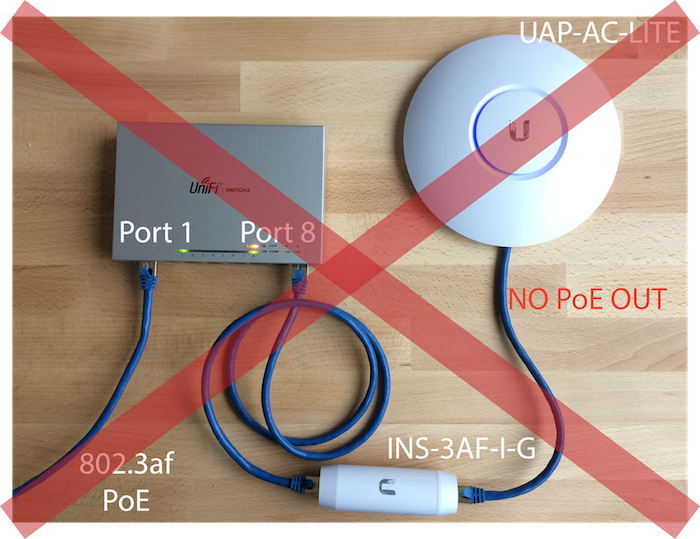

24V Cihazları INS-3AF-IG ile 802.3af PoE Geçişiyle Güçlendirilemiyor:

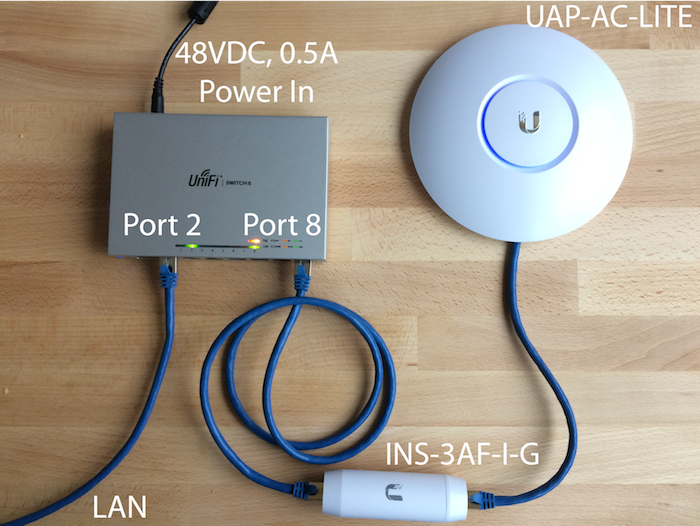

24 V Pasif Cihaz, INS-3AF-IG ile Birlikte Verilen Güç Adaptörü ile Güçlendirilir:
